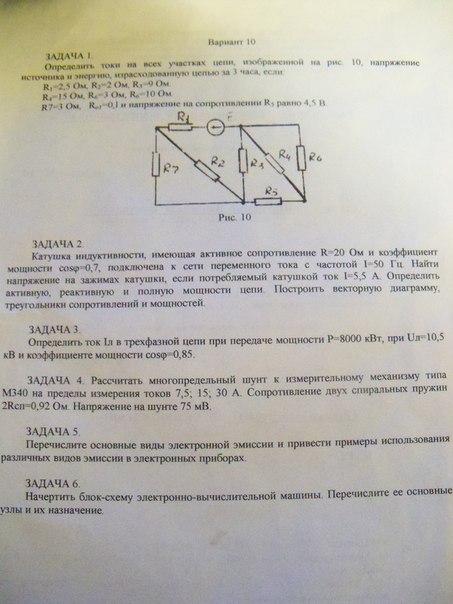

Задача №1

Определить токи на всех участках цепи, изображенной на рис. 1.1, напряжение источника и энергию, израсходованную цепью за 3 часа, если:

R1 = 2,5 Ом, R2 = 2 Ом, R3 = 9 Ом

R4 = 15 Ом, R5 = 3 Ом, R6 = 10 Ом

R7 = 3 Ом, R0 = 0,1 Ом и напряжение на сопротивлении R5 равно U5 = 4,5 В.

Задача №2

Катушка индуктивности, имеющая активное сопротивление R = 20 Ом и коэффициент мощности cos = 0,7, подключена к сети переменного тока с частотой f = 50 Гц. Найти напряжение на зажимах катушки, если потребляемый катушкой ток I = 5,5 A. Определить активную, реактивную и полную мощности цепи. Построить векторную диаграмму, треугольники сопротивлений и мощностей.

Задача №3

Определить ток Iл в трехфазной цепи при передачи мощности P = 8000 кВт, при Uл = 10,5 кВ и коэффициенте мощности cos = 0,85.

Задача №4

Рассчитать многопредельный шунт к измерительному механизму типа М340 на пределы измерения токов 7,5; 15; 30 A. Сопротивление двух спиральных пружин 2Rсп = 0,92 Ом. Напряжение на шунте Uш = 75 мВ.

Задача 5

Перечислить основные виды электронной эмиссии и привести примеры использования различных видов эмиссии в электронных приборах.
